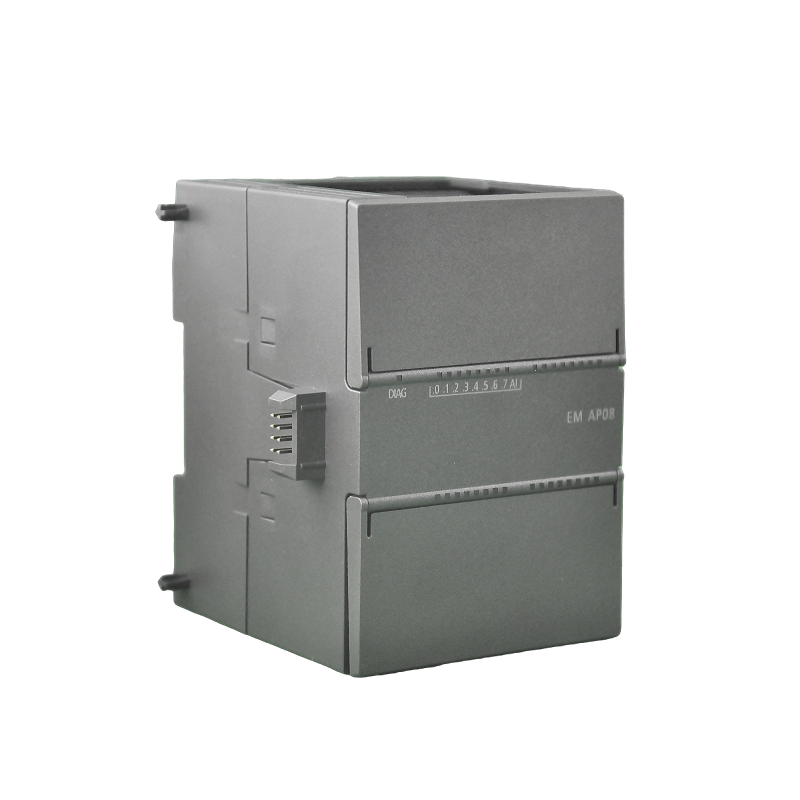

  • TK1007-AP08(左侧面图).png

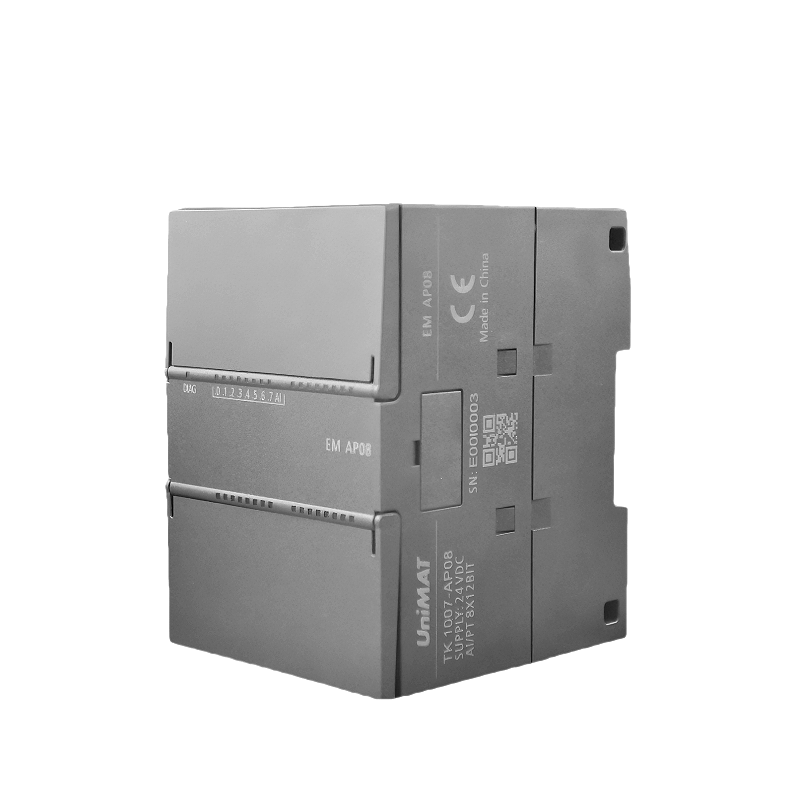

  • TK1007-AP08(右侧面图).png
  • TK1007-AP08(左侧面图).png
  • TK1007-AP08(右侧面图).png
  • 型号:AP08

    订货号: TK1007-AP08
  • 产品参数

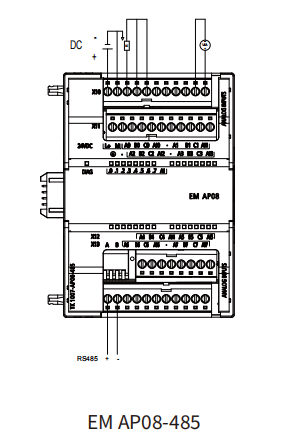

  • 接线图
  • 资料下载

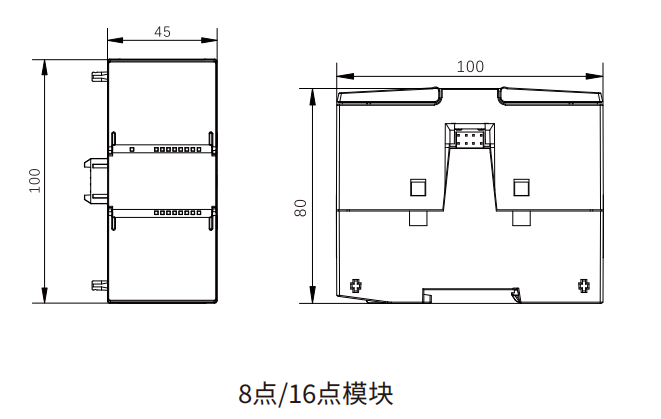

  • 尺寸图
  •   型号 EM AP08
      订货号 TK1007-AP08
      常规
      尺寸W*H*D(mm) 70*100*81
      功耗 2.0W
      供电电压 DC 20.4至28.8V
      电流消耗(24VDC) 60 mA
      电缆长度(最大值) 100m,屏蔽双绞线
      模拟输入
      输入路数 8
      类型 PT100或电压或电流:可2个选为一组
      寄存器 VW
      范围 0~10V,或0~20 mA
      电压/电流输入范围 0~27,648
      PT100/1000数据范围 -500~1500
      热电阻类型 PT100
      PT100/1000温度检测范围 -50.0℃~150.0℃
      PT100/1000最大线长 100米
      分辨率 11位+符号位
      最大耐压/耐流 ±30V/±30 mA
      隔离(现场侧与逻辑侧) 无
      精度(25℃/0~55℃) 电压输入1%FS,电流输入1%FS,PT100:满量程1%、 -40℃~60℃±0.5℃
      共模抑制 40 dB,DC到60 Hz
      诊断
      上溢/下溢 √
      对地短路(仅限电压模式) 暂无
      断路(仅限电流模式) 暂无
      24VDC低压 √
