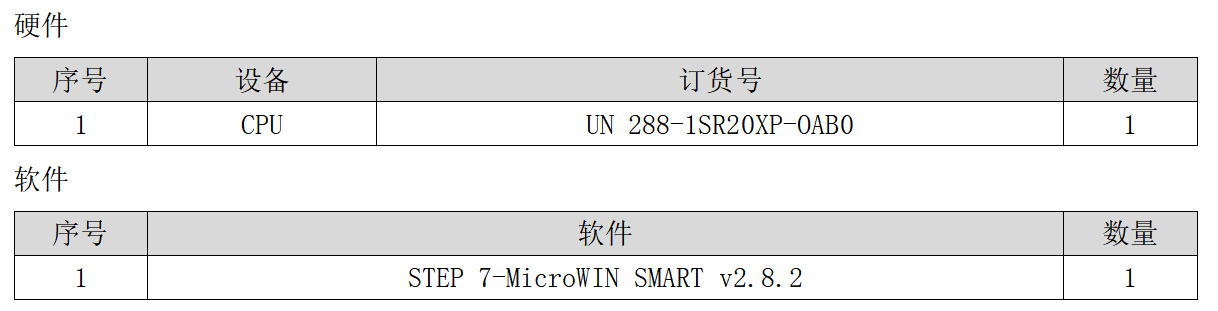

1. 硬件和软件要求

本文档适用于亿维UN200 SMART XP系列模拟量的使用硬件

2. 硬件组态

系统块中组态选择相应CPU的的标准型号，不需要配置模拟量模块。

3. 模拟量输入

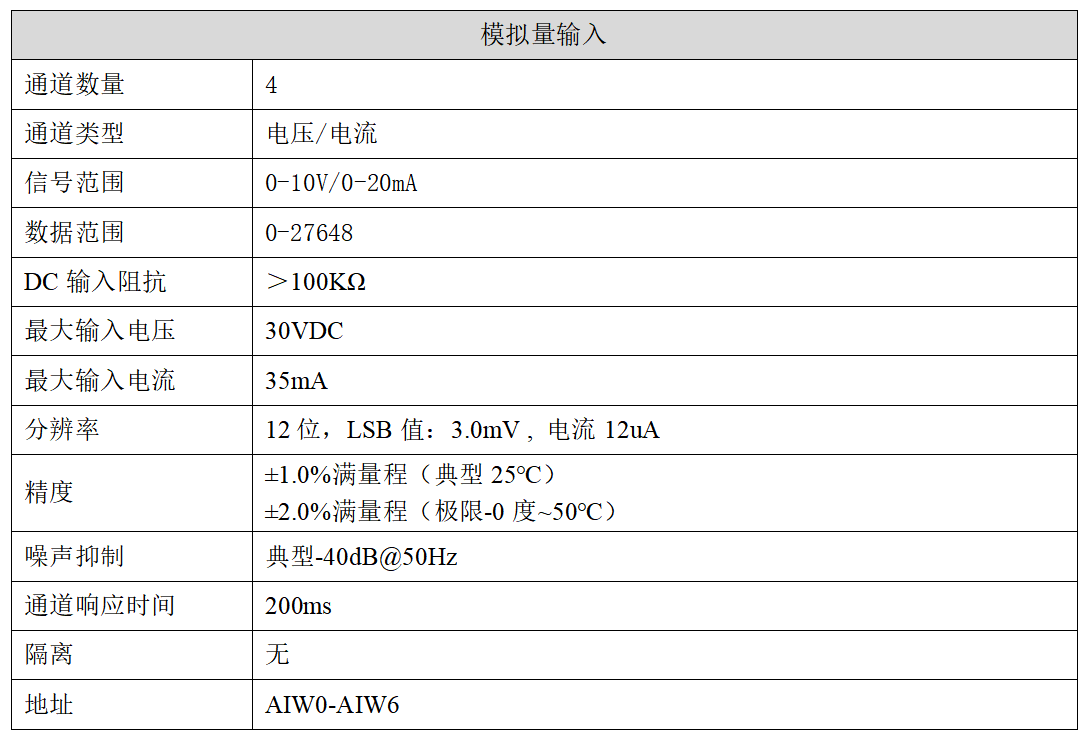

3.1. 模块参数

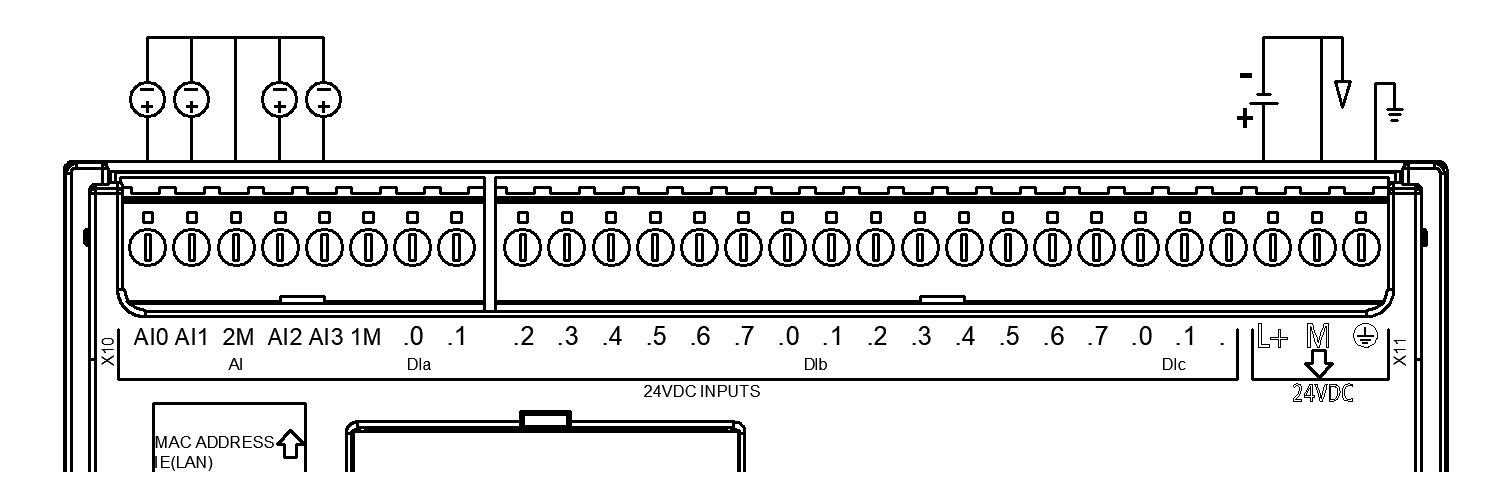

3.2. 模块接线

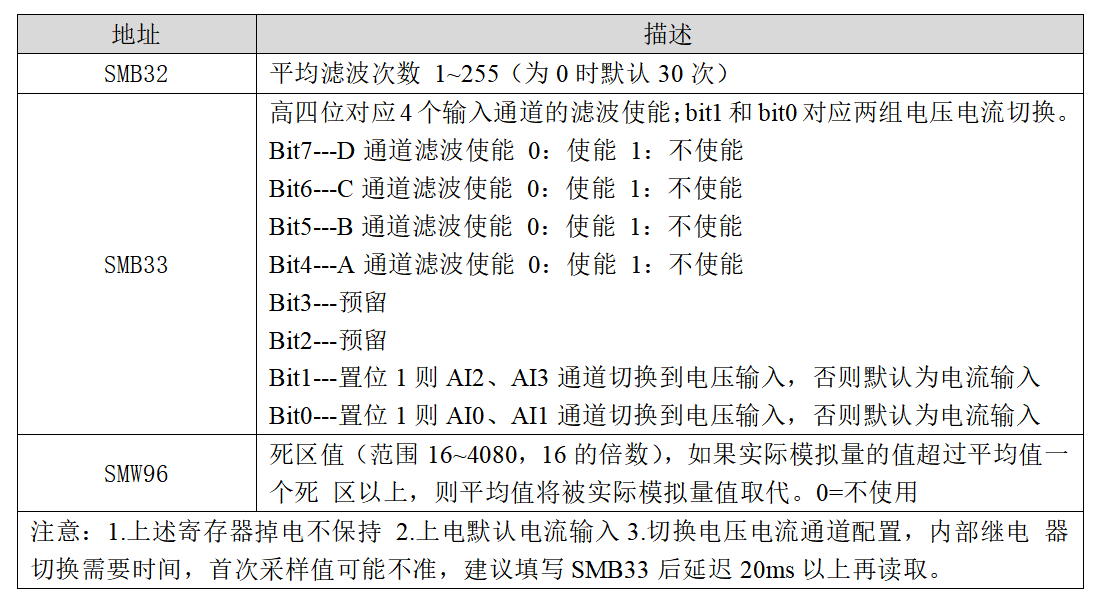

3.3. 模拟量输入通道配置

1. AI0/AI1是前两个模拟量输入，地址是AIW0/AIW2，默认为电流输入，当SM33.0等于1时，AI0/AI1通道切换到电压输入；

2. AI2/AI3是后两个模拟量输入，地址是AIW4/AIW6，默认为电流输入，当SM33.1等于1时，AI2/AI3通道切换到电压输入；

4. 模拟量输出

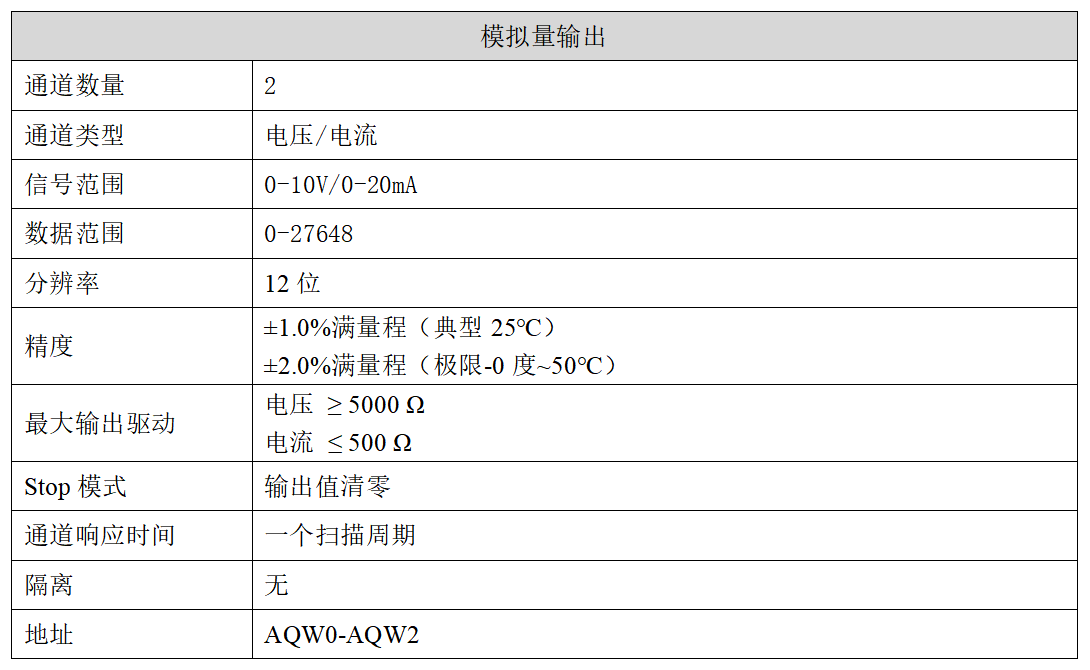

4.1. 模块参数

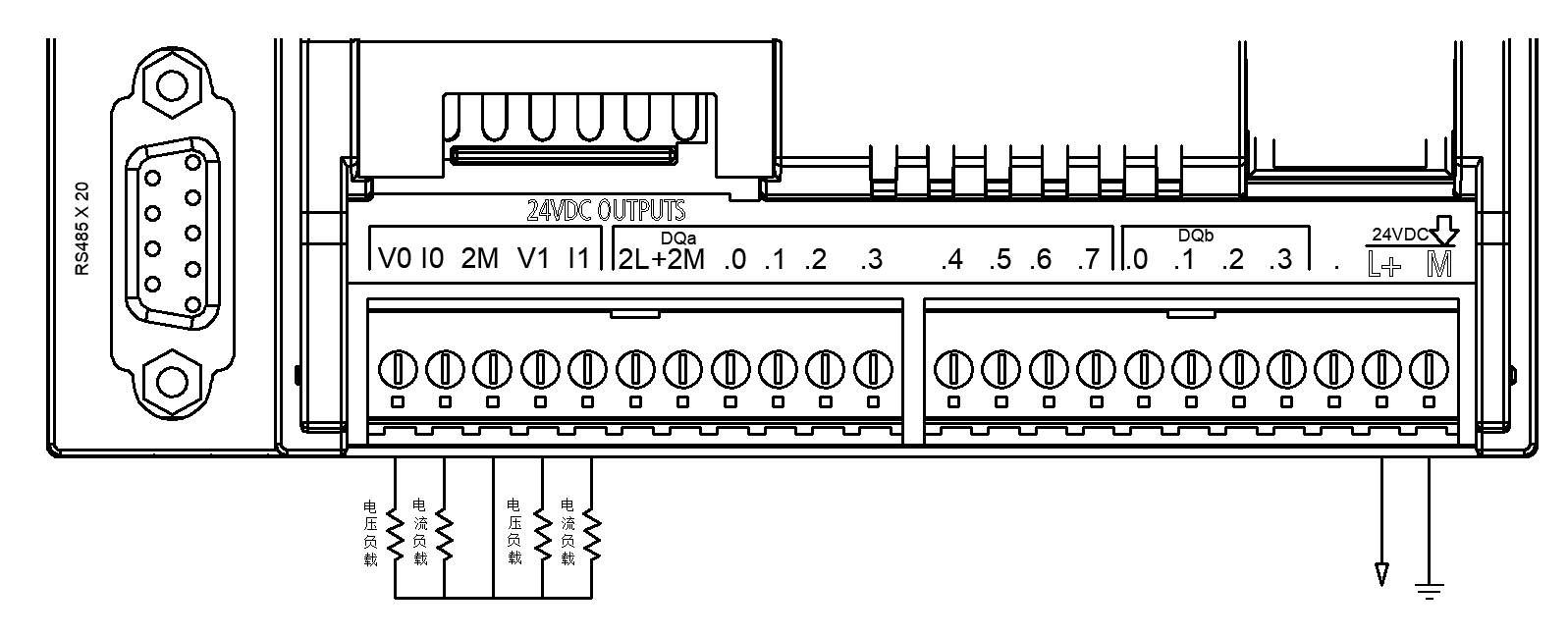

4.2. 模块接线

4.3. 模拟量输出通道配置

1. V0（I0）是第一个模拟量输出，地址是AQW0，V0输出电压，I0输出电流；

2. V1（I1）是第二个模拟量输出，地址是AQW2，V1输出电压，I1输出电流。

3. V和I不能同时使用。2M是两个模拟量输出的公共端。比如第一个通道需要用到电压输出，第二个通道需要用到电流输出，则第一个通道接线V0和2M，第二个通道接I1和2M。

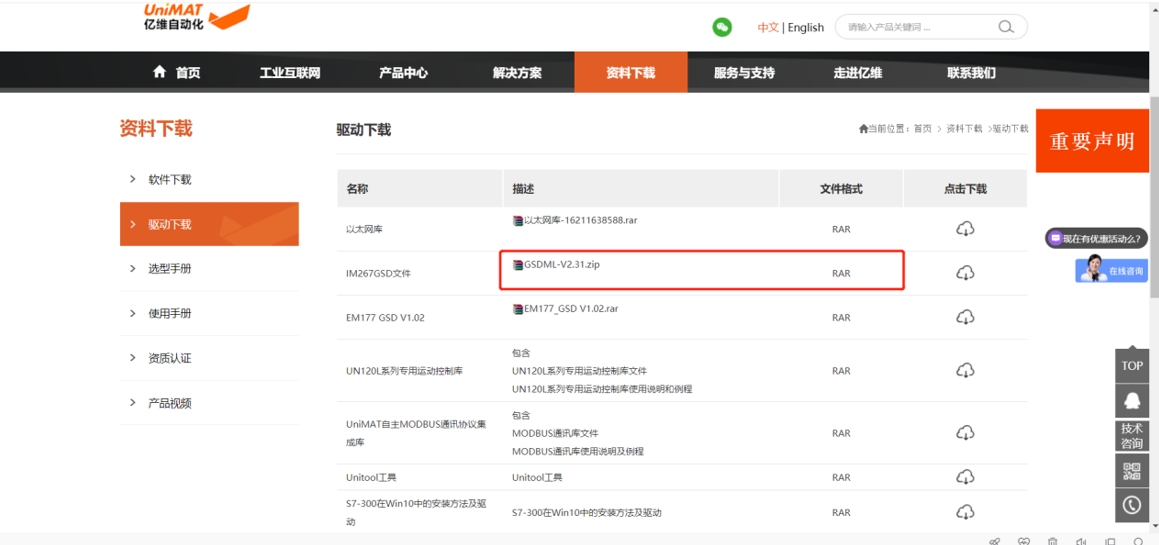

（本资料可以到资料下载板块中下载）

问题：使用64k储存卡更新plc程序

关键词：储存卡、更新程序

问题详情：使用291-8BM20-0XA0（64K储存卡更新程序）

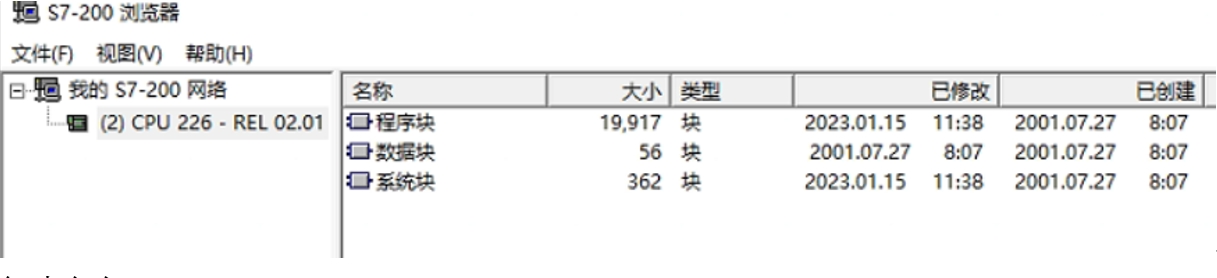

1、首次制作更新程序的存储卡需要事先将该程序下载至cpu本体中。

2、将存储卡插入cpu，在软件上方一次选中plc——存储卡编程
