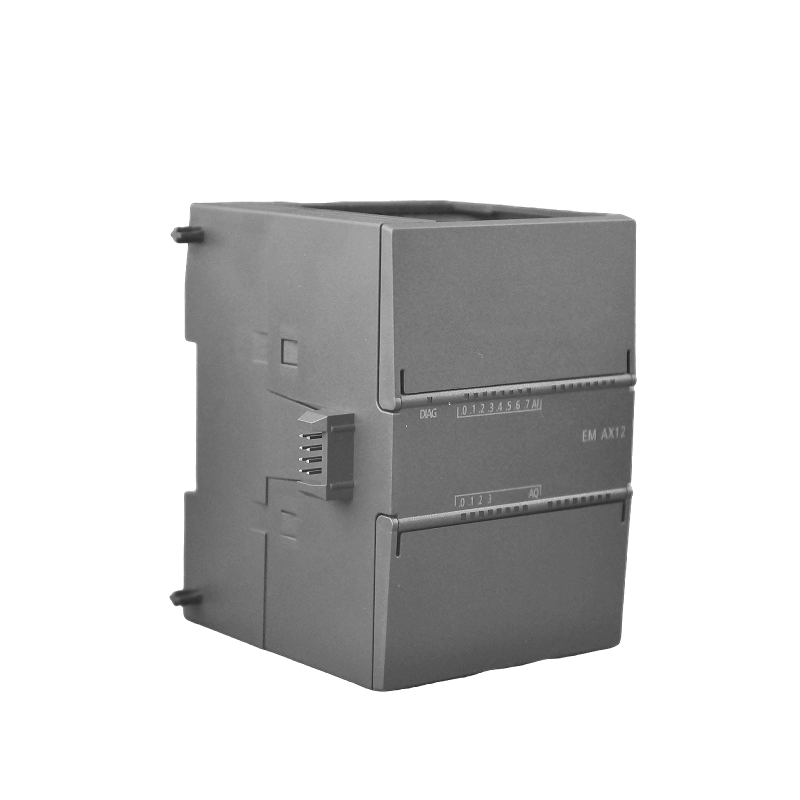

  • TK1007-AX12(左侧面图).png

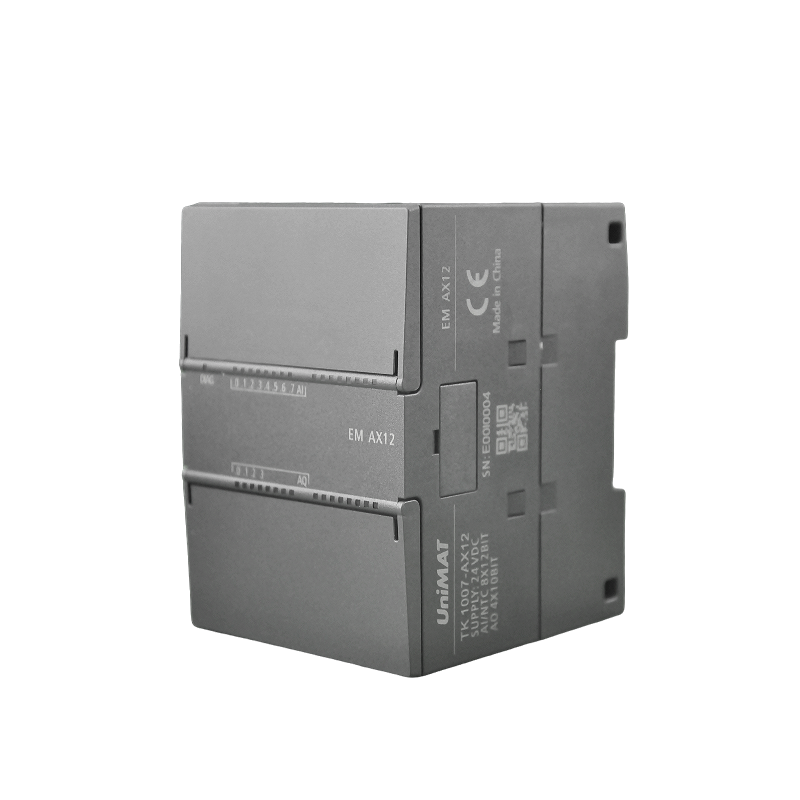

  • TK1007-AX12(右侧面图).png
  • TK1007-AX12(左侧面图).png
  • TK1007-AX12(右侧面图).png
  • 型号:AX12

    订货号:TK1007-AX12
  • 产品参数
  • 接线图
  • 资料下载
  • 尺寸图
  • 型号 EM AX12
    订货号 TK1007-AX12
    常规
    尺寸W*H*D(mm) 70*100*81
    功耗 2.0W(空载)
    供电电压 DC 20.4至28.8V
    电流消耗(24VDC) 60 mA(空载)
    电缆长度(最大值) 100m,屏蔽双绞线
    模拟输入
    输入路数 8
    类型 NTC或电压或电流:可2个选为一组
    寄存器 VW
    范围 0~10V,或0~20 mA
    电压/电流输入范围 0~27,648
    NTC数据范围 -500~1500
    NTC传感器类型 NTC(10K,B3950)
    NTC温度检测范围 -50.0℃~150.0℃
    NTC最大线长 100米
    分辨率 11位+符号位
    最大耐压/耐流 ±30V/±30 mA
    隔离(现场侧与逻辑侧) 无
    精度(25℃/0~55℃) 电压输入1%FS,电流输入1%FS,NTC:满量程1%、 -40℃~60℃±0.5℃
    共模抑制 40 dB,DC到60 Hz
    模拟输出
    输出路数 4
    类型 电压或电流
    范围 ±10V或0~20 mA
    分辨率 电压模式:11位+符号位/电流模式:11位
    满量程范围(数据字) 电压:-27,648~27,648 /电流:0~27,648
    精度(25℃/0~55℃) 满量程的±0.5%/±1.0%
    STOP模式下的输出状态 上一个值或替换值(默认值为0)
    隔离(现场侧和逻辑侧) 无
    诊断
    上溢/下溢 √
    对地短路(仅限电压模式) 暂无
    断路(仅限电流模式) 暂无
    24VDC低压 √
