  • 型号:AN16

    订货号: TK1007-AN16
  • 产品参数

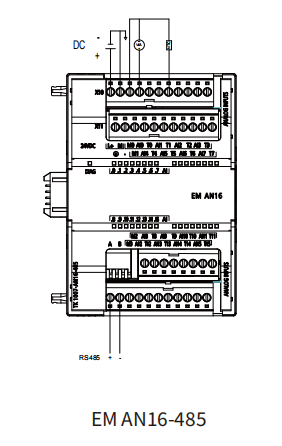

  • 接线图
  • 资料下载
  • 尺寸图
  •  型号 EM AN16
     订货号 TK1007-AN16
     常规
     尺寸W*H*D(mm) 70*100*81
     功耗 2.0 W
     供电电压 DC 20.4至28.8V
     电流消耗(24VDC) 60 mA
     电缆长度(最大值) 100m,屏蔽双绞线
     模拟输入
     输入路数 16
     类型 NTC或电压或电流:可2个选为一组
     寄存器 VW
     范围 0~10V,或0~20 mA
     电压/电流输入范围 0~27,648
     NTC数据范围 -500~1500
     NTC传感器类型 NTC(10K,B3950)
     NTC温度检测范围 -50.0℃~150.0℃
     NTC最大线长 100米
     分辨率 11位+符号位
     最大耐压/耐流 ±30V/±30 mA
     隔离(现场侧与逻辑侧) 无
     精度(25℃/0~55℃) 电压输入1%FS,电流输入1%FS,NTC:满量程1%、 -40℃~60℃±0.5℃
     共模抑制 40 dB,DC到60 Hz
     诊断
     上溢/下溢 √
     对地短路(仅限电压模式) 暂无
     断路(仅限电流模式) 暂无
     24VDC低压 √
