型号:CPU 124-1R DC/DC/RLY
订货号:UN 124-1BD23-0XB8
在线咨询
返回列表
产品参数

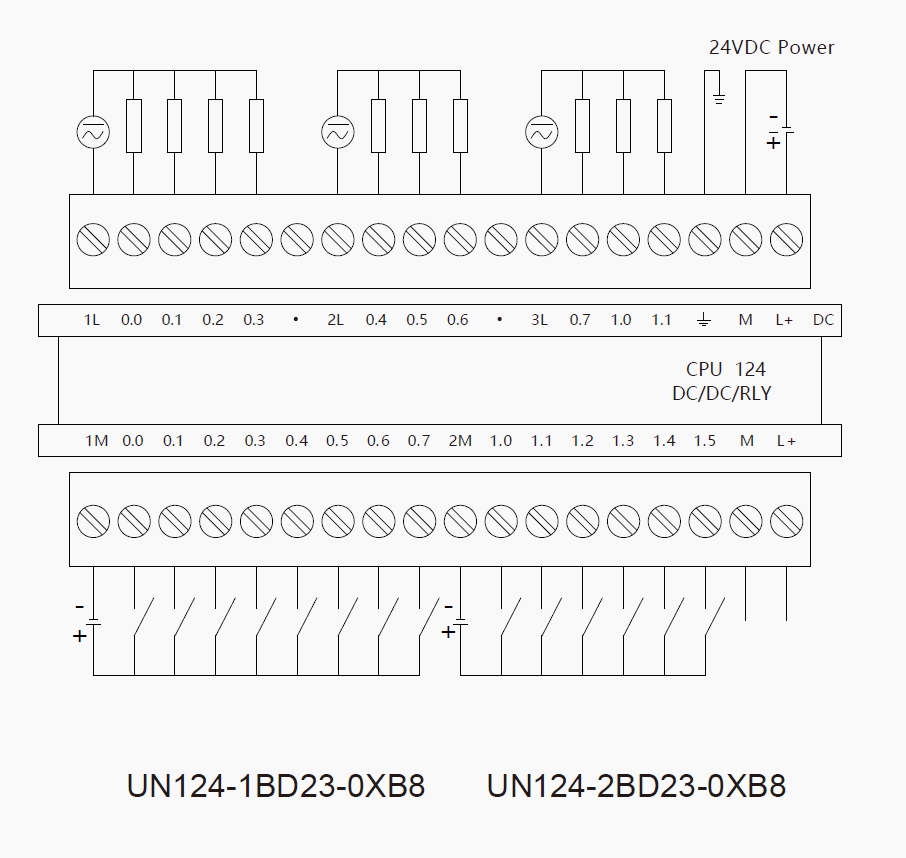

接线图
资料下载

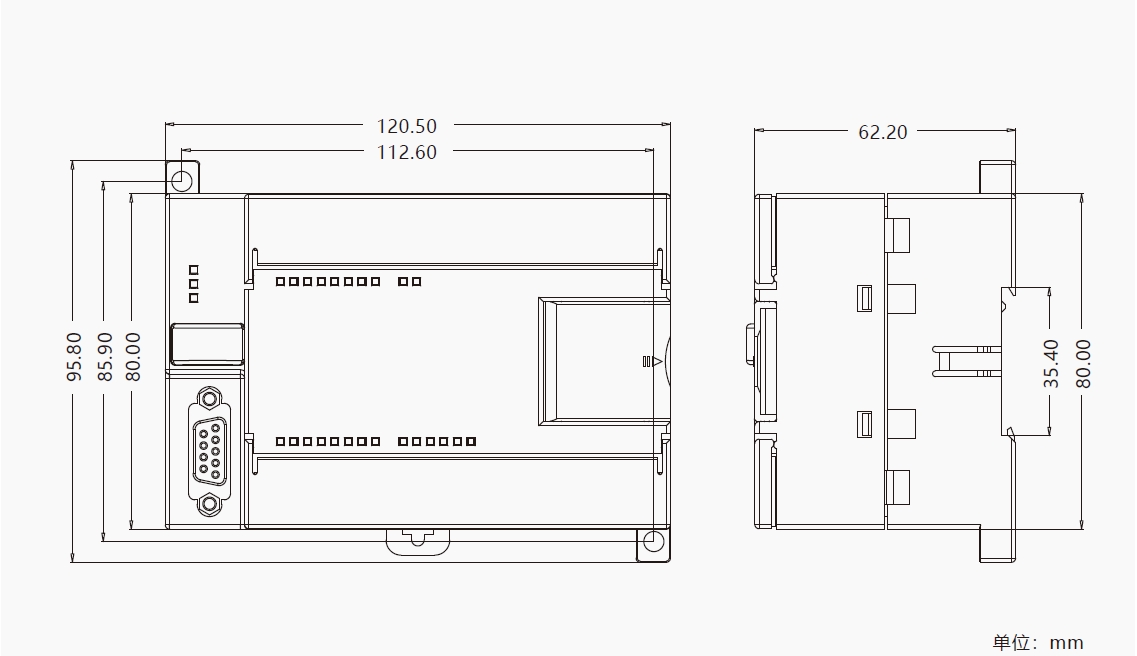

尺寸图
技术规范
型号
CPU 124-1R DC/DC/RLY
物理特性
尺寸(W*H*D)
120.5*80*62mm
功耗
7W
存储器特性
程序存储器
10K
数据存储器
10K
I/O特性
本机数字量输入
14输入
本机数字量输出
10输出
数字I/O映像区
128(64输入/64输出)
模拟I/O映像区
32(16输入/16输出)
允许最大的扩展I/O模块
4个模块
常规特性
定时器总数
总共256个,4个1ms,16个10ms,236个100ms
计数器总数
256
内存存储器掉电保持
256
时间中断
2个1ms分辨率
边沿中断
4个上升沿和/或4个下降沿
模拟电位器
2个8位分辨率
时钟
内置
集成的通讯功能
接口
1个
PPI比特率
9.6,19.2和187.5kbps
每段电缆的最大长度
使用隔离的中断继电器:187.5kbps可达1000米,38.4kbps可达1200米,未使用隔离中继器
最大站点数
每段32个站,每个网络126个站
最大主站数
32
PPI主站模式
不支持
电源特性
输入电压
20.4至28.8VDC
冲击电流
12A,28.8V DC时
保险
3A 250V慢熔
传感器电流
无
总线电流
340mA
数字量输入特性
本机集成数字量输入点数
14输入
输入类型
PNP/NPN
额定电压
24VDC,4mA
最大持续允许电压
30V DC
浪涌电压
35VDC,0.5秒
逻辑1[最小]
15VDC 2.5mA
逻辑0[最大]
5VDC 1mA
输入滤波器
1-13ms
允许漏电流[最大]
1mA
隔离
是
光电隔离
500VAC 1分钟
高速计数器
20K 单相
数字量输出特性
本机集成数字量输出点数
10输出
输出类型
干触点
额定电压
24VDC或250VAC
电压范围
5-30VDC
5-250VAC
浪涌电流(最大)
5A 4s 10%占空比
逻辑1(最小)
-
逻辑0(最大)
-
每点额定电流(最大)
2A
每个公共端的额定电流(最大)
8A
漏电流[最大]
-
灯负载[最大]
30W DC/200W AC
感性嵌位电压
-
接通电阻[接点]
0.2Ω
脉冲频率[最大]
1Hz
机械寿命周期
10000000(无负载)
触点寿命
100000(额定负载)
两个输出并联
否
环境参数
工作环境温度
0℃~+60℃
运输环境温度
-20℃-80℃
环境相对湿度
5~90%
防护等级
IP20
名称
文件描述
文件格式
更新时间
预览/下载
UN 系列 PLC选型手册
UN PLC选型手册V2.7.3
pdf
2024.04.09
预览
下载
